De "CWR-4 transverter"
Een 4meter transverter voor zelfbouw
Per 1 januari 2012: 70,0-70,5MHZ!!!
Oktober 2011 begon het er naar uit te zien dat we per1 januari 2012 in Nederland de beschikking gaan
krijgen over een nieuwe amateurband rond de 70Mhz (4meter). Dit leek me een goede gelegenheid
om weer eens een zelfbouw-project op te starten. Omdat deze band tot nu toe door slechts een handje vol
landen in gebruik is, is het aanbod aan bouwpakketten beperkt. Ook complete schema's voor transceivers
of transverters zijn schaars. Dan maar zelf achter de tekentafel (lees laptop) geklommen.
Een 4m/2m transverter is niet erg wenselijk, daar er diverse producten uit de mixer,
dicht in de buurt van de banddoorlaat liggen en de nodige narigheid kunnen veroorzaken.
Om die reden zie je ook bijna alleen maar transverters die met een 10meter transceiver werken.
Veel gebruikte transceivers zijn tegenwoordig de FT817, de FT857 en de FT897.
De overeenkomst bij deze transceivers is dat ze allemaal op 5Watt output ingesteld kunnen worden.

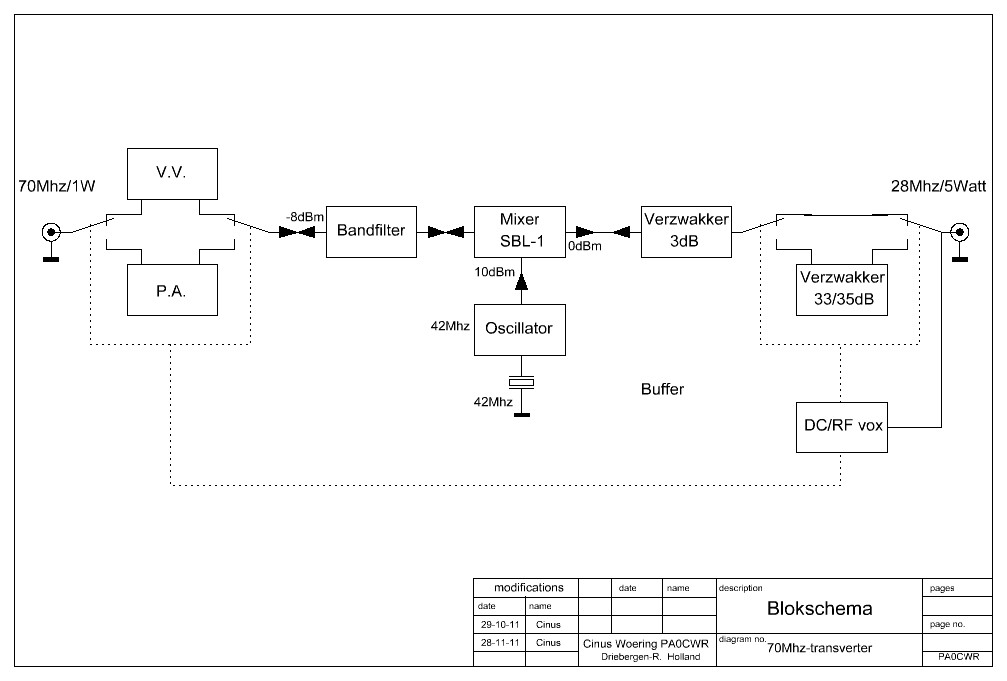

Uitgaande van een all-mode 10meter tansceiver met een Pout van 5watt, krijg je het volgende blokschema:
Om het eenvoudig te houden ben ik uitgegaan van een SBL-1 ringmixer. Deze mixer werkt 2 kanten
op en kan dus zowel tijdens ontvangst, als tijdens zenden gebruikt worden. De SBL-1 heeft voor optimale
werking een oscillatorsignaal nodig van +10dBm(10mW). Om tijdens zenden de mixer lineair te laten werken,
mag het 10meter signaal niet boven 1/10e van het oscillatorsignaal uit komen en moet dus
+37dBm(5Watt) terug gebracht worden naar 0dBm(0mW). Hiervoor zorgen de 2 verzwakkers.
Het mixen zelf verzwakt het signaal ook nog zo'n 6,5dB en het bandfilter op 70Mhz na de mixer ook nog
zo'n 1dB, waardoor het vermogen terug zakt naar ongeveer -8dBm(0,15mW).
De eindtrap (P.A.) zal dit signaal moeten versterken naar meer dan +30dBm(1Watt).
Tijdens ontvangst wordt de eindtrap verwisselt met de voorversterker. Deze zorgt voor een goede gevoeligheid.
De versterking van de voorversterker is zo'n 16dB, waardoor er totaal 16-8-3=5dB overblijft op 28Mhz.

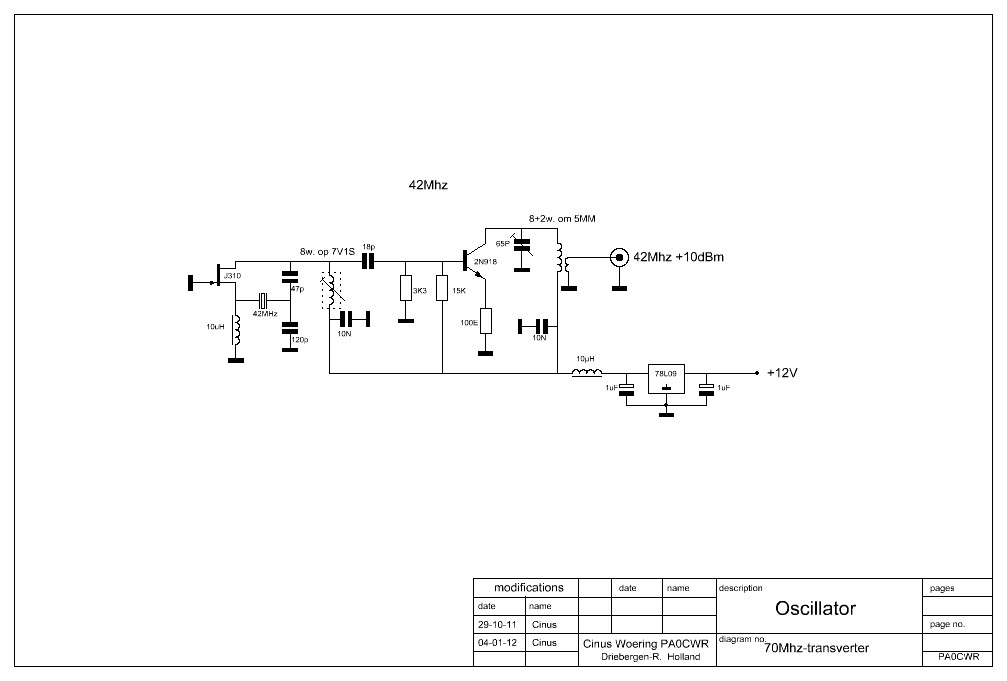

Om stap-voor-stap de transverter te bouwen en controleren, beginnen we eerst met de oscillator.
Het kristal van 42Mhz is te koop bij www.funkamateur.de
Deze schakeling levert +10dBm(10mW). De harmonische zijn meer dan 35dB onderdrukt, wat ruim voldoende is.
De volgende schakeling is de mixer met verzwakker en bandfilter.
De spoelen komen vlak tegen elkaar aan. Deze schakeling kan afgeregeld en getest worden d.m.v. een
signaal uit een meetzender op 70,25Mhz aan te sluiten en een 28,25Mhz ontvanger aan de ander kant.
In SSB-mode moet na afregelen van het bandfilter, een signaal van 0.2uV hoorbaar gemaakt kunnen worden.

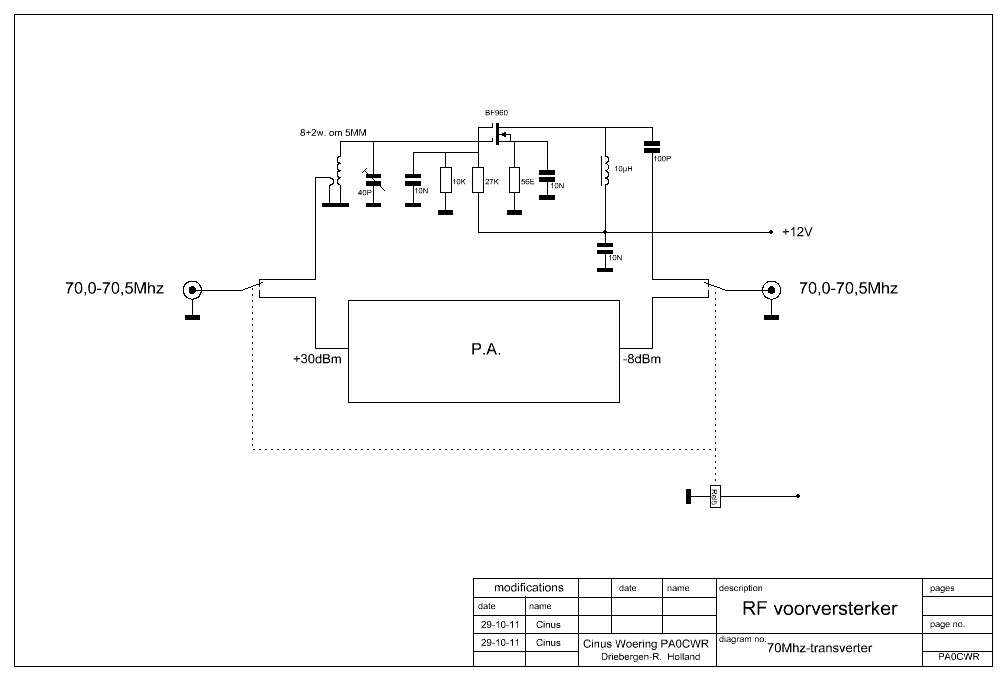

De volgende stap is het maken van de voorversterker.
De voorversterker wordt aangesloten voor de mixer en kan m.b.v. de meetzender afgeregeld worden.
een signaal van 50nV kan nu hoorbaar gemaakt worden in de achterzet (FT897, FT520 etc).
Er kan nu al op 70Mhz geluisterd worden.

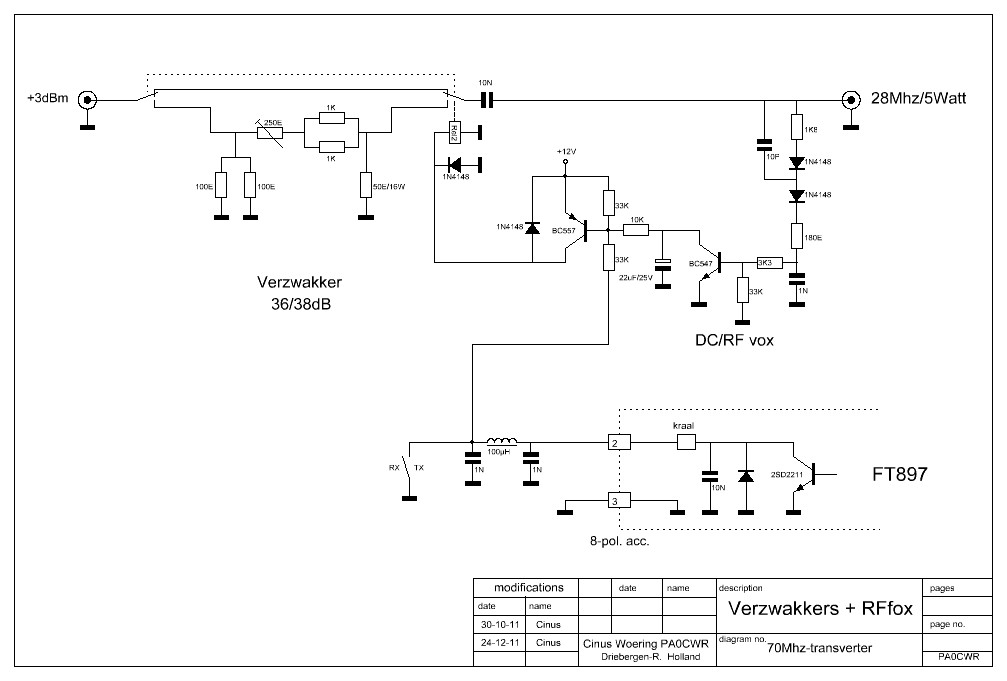

De volgende stap is het maken van de verzwakker en de VOX-schakeling.
Een transverter kan op 4 verschillende manieren omschakelen tussen zenden en ontvangen:
met de hand, d.m.v. een schakelcontact uit de transceiver, d.m.v. een DC-signaal war meegestuurd
wordt met het HF-stuursignaal en d.m.v. HF-detectie van het signaal uit transceiver.
Al deze mogelijkheden zijn in de schakeling verwerkt.

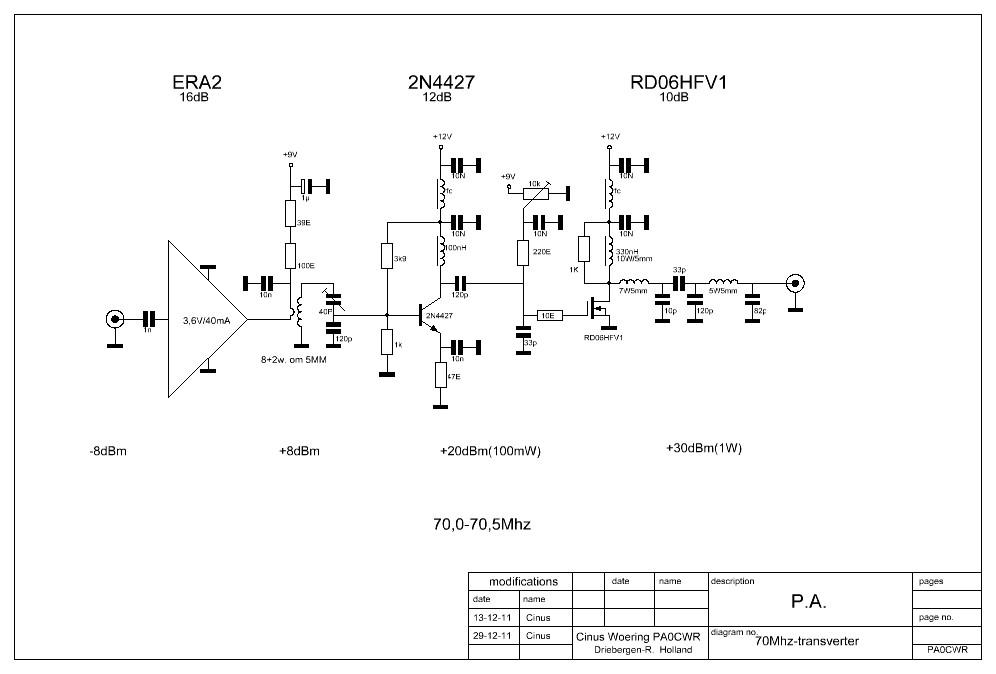

De laatste schakeling is de eindtrap (P.A.).
De 2N4427 heeft een klein koelsterretje nodig, maar de RD06HFV1 kan direct op de grondplaat
gemonteerd worden, omdat de montagelip aan de source vast zit.

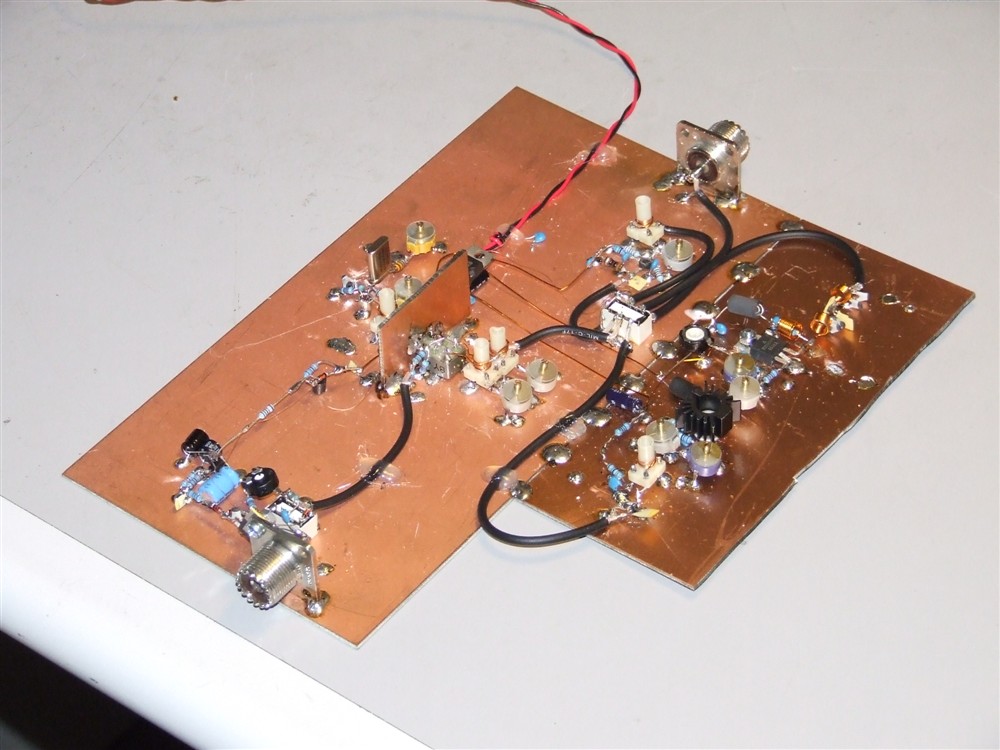

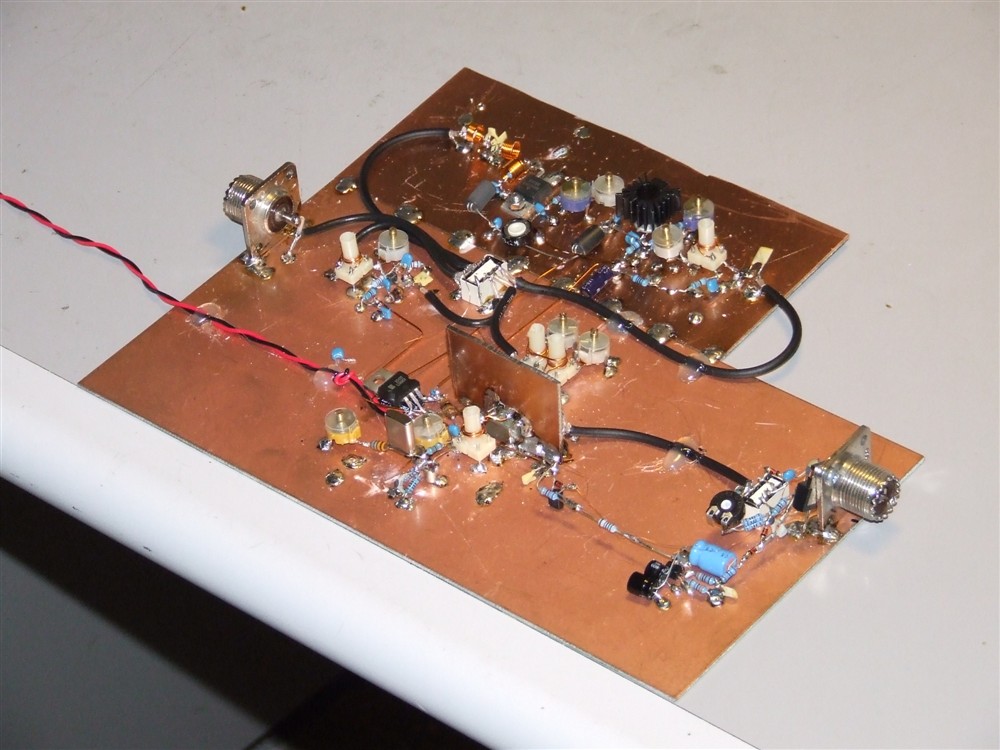

Hieronder enige foto's van mijn opstelling.

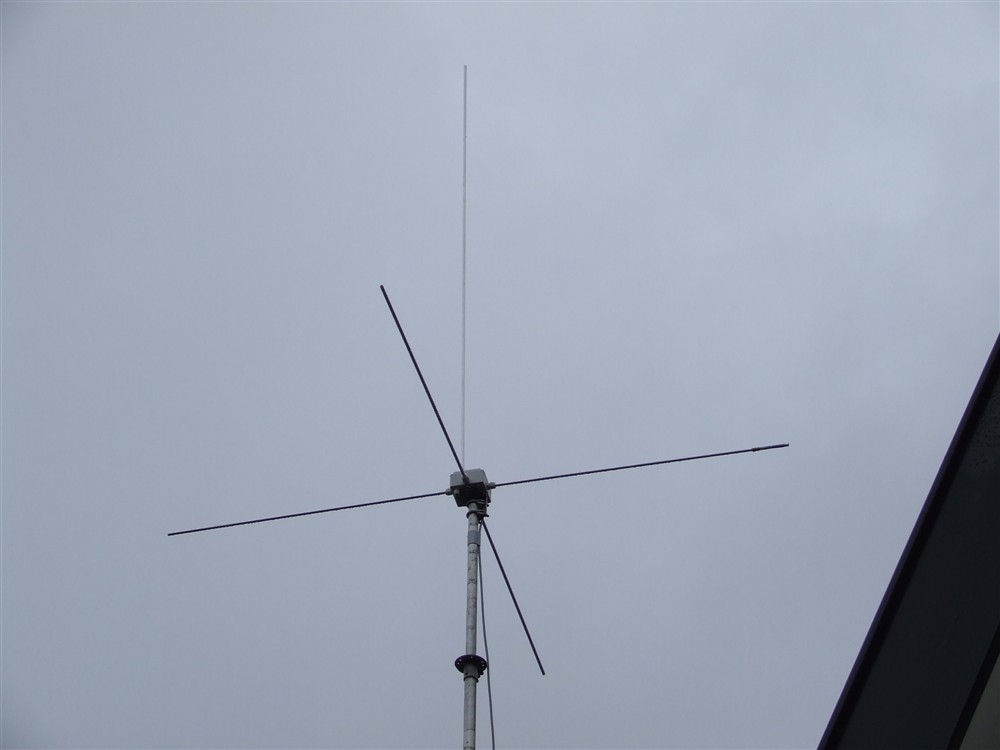

Hier ook nog een foto van de antenne voor 70Mhz.
De antenne bestaat uit een kunststof doos met aan ieder zijde een PG11 wartel. Hier door steken
4 aluminium buizen van 100cm lang en 10mm rond. In het midden zijn ze mechanisch verbonden door
er een 15cm duvelhout van 8mm in te lijmen. De dipolen zijn d.m.v. 2 stubs met elkaar verbonden,
waardoor je een horizontale circulaire rondstraler krijgt. De vertikale buis zit ook door PG9 wartel
heen welke op de deksel zit. Deze buis is een eind-gevoede dipool welke gevoed wordt d.m.v. een
parallel kring van een trimmer van 40pF en een spoel van 8 windingen met een tap op 2 windingen
voor de coaxkabel.
Op 29 december was de transverter gereed en stond de antenne op het dak.
Op zondag geroepen in SSB op 70,200Mhz en mijn first op 4 meter gemaakt met Victor PA3FNY uit Utrecht.
In middels zijn al diverse verbindingen gemaakt in diverse modes.
De algemene aaroepfrequentie in SSB is 70,200Mhz en in FM gebruik ik 70,400Mhz.
Zelf ga ik nog het een en ander aanpassen en er uiteindelijk een print voor ontwerpen.
Deze pagina is nog in aanbouw
Laatste aanpassing op 4 januari 2012
